Nel ciclo produttivo della termoformatura, il momento in cui la lastra di plastica si raffredda e si stacca dallo stampo rappresenta solo la prima fase della genesi del prodotto. Il componente grezzo è circondato da una “flangia” di materiale in eccesso (lo sfrido) e necessita di forature, asole e tagli perentori per integrarsi nell’assemblaggio finale. Il confronto tra taglio CNC a 5 assi vs rifilatura manuale non è semplicemente un dibattito tra due metodi di lavorazione, ma segna il confine tra la produzione artigianale e l’ingegneria industriale di precisione.
Scegliere la tecnologia di finitura corretta impatta drammaticamente sul CAPEX, sul controllo qualità, sulla sicurezza degli operatori e sulla scalabilità dei volumi produttivi.
Rifilatura Manuale: Flessibilità Artigianale e i Suoi Limiti
Storicamente, la finitura dei componenti termoformati veniva eseguita da operatori specializzati utilizzando seghe a nastro, pantografi manuali, frese a candela (router) e strumenti rotanti pneumatici. Il pezzo veniva appoggiato su dime di taglio (trim jigs) e l’operatore seguiva fisicamente una linea guida.
I Vantaggi dell’Approccio Manuale
L’unico vero dominio della rifilatura manuale è la prototipazione rapida e i volumi di produzione microscopici (1-50 pezzi). Non richiede alcun investimento in macchinari costosi né tempi di programmazione CAM. Un operatore esperto può prendere un prototipo appena stampato, rifilarlo a mano e consegnarlo al cliente per una valutazione estetica in pochi minuti.
I Limiti: L’Incertezza Umana
I difetti dell’approccio manuale emergono non appena i volumi aumentano o i requisiti ingegneristici si inaspriscono:
- Incostanza delle Tolleranze: La mano umana, per quanto addestrata, è soggetta a fatica. Mantenere una tolleranza di ±0.5 mm su un taglio tridimensionale per otto ore consecutive è fisicamente impossibile. Questo genera tassi di scarto (scrap rate) inaccettabili in fase di assemblaggio finale.
- Sicurezza sul Lavoro (EHS): L’esposizione prolungata a lame taglienti ad alta velocità, polveri polimeriche sottili e rumore rende la rifilatura manuale una delle fasi più pericolose nell’industria plastica, con alti tassi di infortuni e malattie professionali (sindrome del tunnel carpale).
- Geometrie Limitate: Tagliare fori perfetti o gestire sottosquadri profondi a mano libera è spesso irrealizzabile senza danneggiare la superficie estetica (Classe A) del pezzo.
Il Taglio CNC a 5 Assi: Precisione e Ripetibilità Assoluta

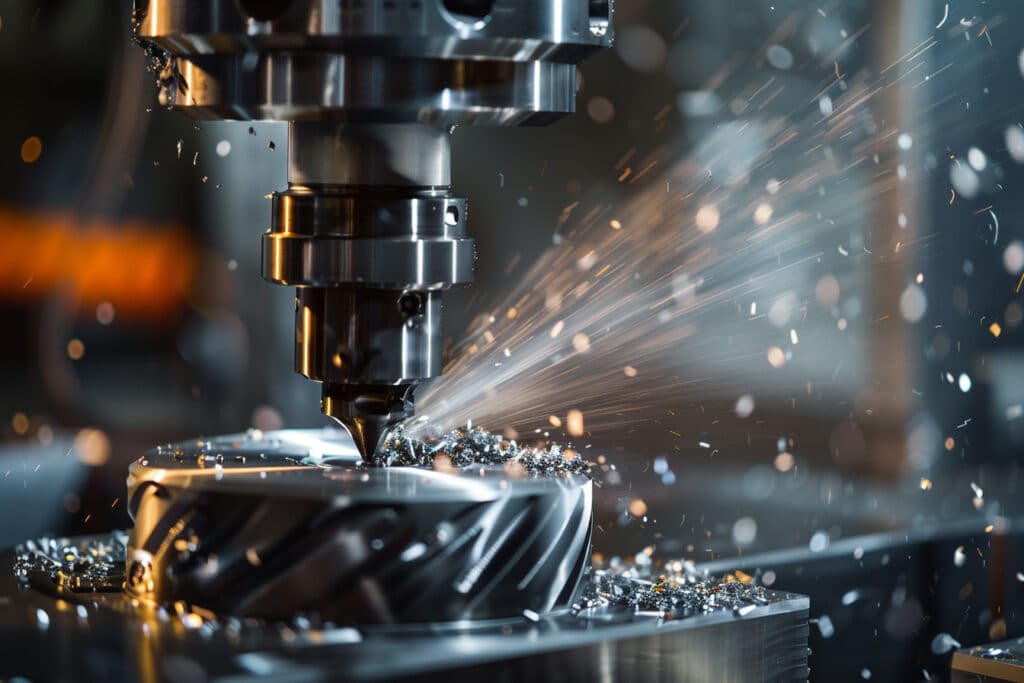

L’introduzione dei centri di lavoro a Controllo Numerico Computerizzato (CNC) a 5 assi ha rivoluzionato il settore. Oltre ai tre assi cartesiani lineari (X, Y, Z), queste macchine dispongono di una testa operatrice in grado di basculare e ruotare (solitamente assi A e C). Questa cinematica permette all’elettromandrino di mantenere la fresa costantemente perpendicolare (o all’angolo di spoglia ottimale) rispetto a qualsiasi superficie curva del componente termoformato.
Vantaggi Strategici del CNC
- Tolleranze Ingegneristiche: Un pantografo CNC a 5 assi ben calibrato garantisce tolleranze geometriche dell’ordine di ±0.1 mm, assicurando che ogni pezzo—dal primo al decimillesimo—si incastri perfettamente con contro-stampi metallici o altri assemblaggi complessi (es. cruscotti automotive o scocche medicali).
- Velocità e Produttività: Dopo il tempo di setup iniziale, la fresa taglia a velocità di avanzamento irraggiungibili per un operatore, eseguendo fori, asole e tagli perimetrali in un’unica operazione fluida e senza pause.
- Finitura del Bordo (Edge Quality): Controllando matematicamente gli RPM del mandrino (spesso oltre 20.000 giri/min) e la velocità di avanzamento (feed rate), il CNC asporta il truciolo prima che l’attrito fonda la plastica. Questo genera bordi netti e brillanti, eliminando la necessità di sbavatura o carteggiatura secondaria.
Sistemi di Bloccaggio e Programmazione (CAM)

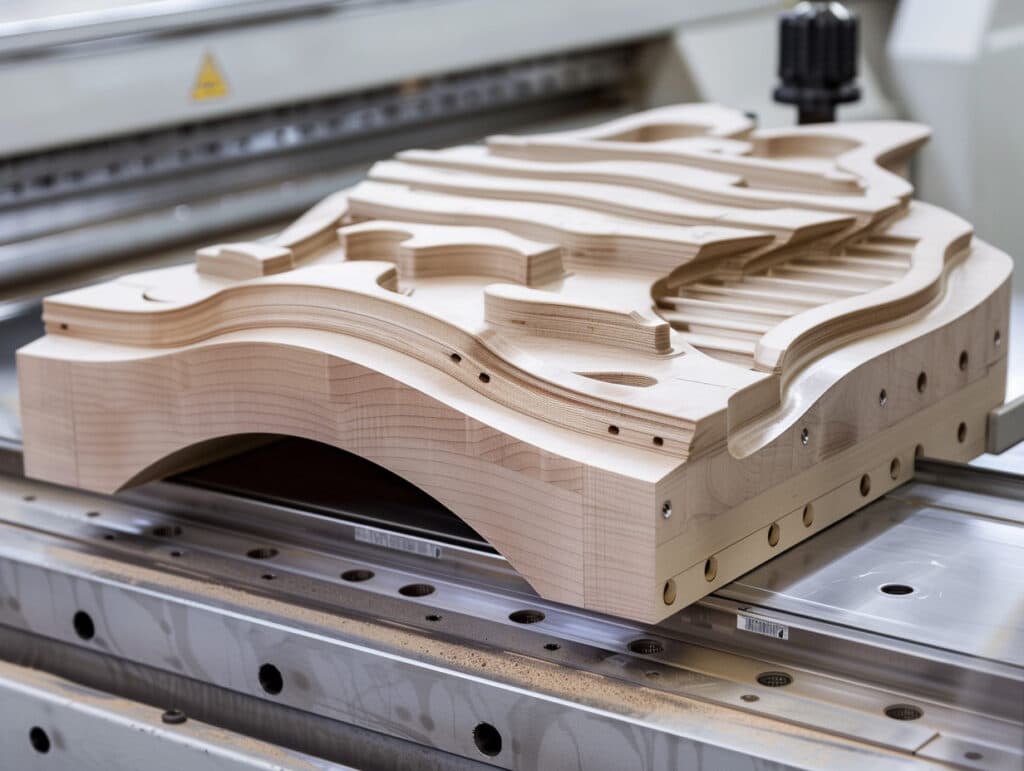

La transizione dalla rifilatura manuale al CNC impone due requisiti ingegneristici imprescindibili. In primo luogo, il pezzo deve essere immobilizzato rigidamente per evitare vibrazioni (chatter) durante il taglio. Questo avviene tramite dime di bloccaggio a vuoto (vacuum nesting fixtures), modellate in CAD sul negativo del pezzo stesso.
In secondo luogo, la macchina richiede la programmazione CAM (Computer-Aided Manufacturing) offline. L’ingegnere genera il percorso utensile a computer, simulando la cinematica per evitare collisioni tra la testa a 5 assi e la dima. Sebbene questa programmazione richieda ore di manodopera altamente qualificata iniziale, rappresenta un asset digitale permanente: il programma può essere richiamato a distanza di anni per riprodurre l’esatto componente.
L’Analisi del Break-Even
Il confronto taglio CNC a 5 assi vs rifilatura manuale si risolve calcolando il punto di pareggio economico e qualitativo. Se il progetto riguarda mock-up o blister a perdere con tolleranze larghe, la via manuale o con semplici tranciatrici rimane economicamente valida. Ma se il componente è destinato all’industria aerospaziale, medicale, o dei trasporti, dove il costo di un assemblaggio fallito supera di gran lunga il costo del singolo pezzo, l’investimento in tecnologia CNC a 5 assi non è un lusso, ma il requisito fondamentale di ingresso nel mercato globale.
