Nel delicato ecosistema della produzione elettronica, il trasporto di un Printed Circuit Board Assemblato (PCBA) dalla linea SMT (Surface-Mount Technology) all’impianto di integrazione finale rappresenta una fase critica. I componenti a montaggio superficiale (come microcontrollori, FPGA e sensori MEMS) sono estremamente vulnerabili. Le valigie ESD su misura per trasporto schede elettroniche non sono semplici contenitori, ma veri e propri dispositivi di protezione logistica ingegnerizzati per neutralizzare minacce elettrostatiche, meccaniche e da contaminazione.
L’utilizzo di imballaggi standard o spugne pre-cubettate (pick-and-pluck) in poliuretano rosa è una pratica superata nell’industria avanzata, poiché non garantisce il bloccaggio millimetrico né una dissipazione stabile nel tempo. L’industria moderna si affida alla termoformatura di precisione e alle schiume reticolate fresate a CNC per creare soluzioni custom che garantiscono l’integrità del prodotto.
La Minaccia ESD (Electrostatic Discharge)
Per comprendere l’ingegneria dietro queste valigie, bisogna analizzare il rischio. Durante il trasporto, le vibrazioni generano attrito tra la scheda e il suo alloggiamento (effetto triboelettrico). I polimeri standard (isolanti) accumulano questa carica, raggiungendo facilmente migliaia di volt. Quando un operatore tocca la scheda, o quando la scheda sfiora la valigia, si verifica una microscopica ma devastante scarica di corrente che fonde i circuiti interni (dielectric breakdown).
Per prevenire questo fenomeno, le valigie ESD su misura e i loro interni devono essere realizzati con materiali la cui resistività superficiale sia compresa nel range statico-dissipativo (tra 10^6 e 10^9 Ohm/quadrato). Questo range permette alle cariche di fluire a terra in modo lento e controllato (in millisecondi), evitando sia l’accumulo sia la scintilla istantanea tipica dei materiali puramente conduttivi.
Ingegnerizzazione del Guscio Esterno (Outer Shell)
Il guscio della valigia deve fungere da scudo primario contro gli urti fisici (shock e vibrazioni) e, spesso, fungere esso stesso da barriera di Faraday.
1. Termoformatura Twin-Sheet in HDPE Conduttivo
Per i volumi medio-bassi e le geometrie complesse, la termoformatura a doppia lastra (Twin-Sheet) è insuperabile. Vengono utilizzate due lastre spesse di Polietilene ad Alta Densità (HDPE) caricate con carbon black. Il materiale caricato è permanentemente conduttivo/dissipativo, non risente dell’umidità ambientale (come invece accade per i trattamenti antistatici topici) e offre una resistenza meccanica eccezionale. Il processo Twin-Sheet crea un’intercapedine d’aria e nervature strutturali interne che assorbono gli urti in modo superbo, mantenendo la valigia leggera per gli operatori.
2. Guarnizioni e Tenuta (IP Rating)
Le schede elettroniche temono l’umidità e la polvere. Le valigie su misura vengono fresate a CNC lungo il perimetro di chiusura per accogliere guarnizioni in silicone o EPDM statico-dissipativo, garantendo gradi di protezione IP65 o IP67. Questo permette il trasporto sicuro anche tra stabilimenti o durante le spedizioni internazionali.
Design dell’Interno (Handling Trays e Inserti)
L’involucro esterno ferma il mondo esterno, ma è l’alloggiamento interno a proteggere il PCBA.
Vassoi Termoformati in PETG ESD

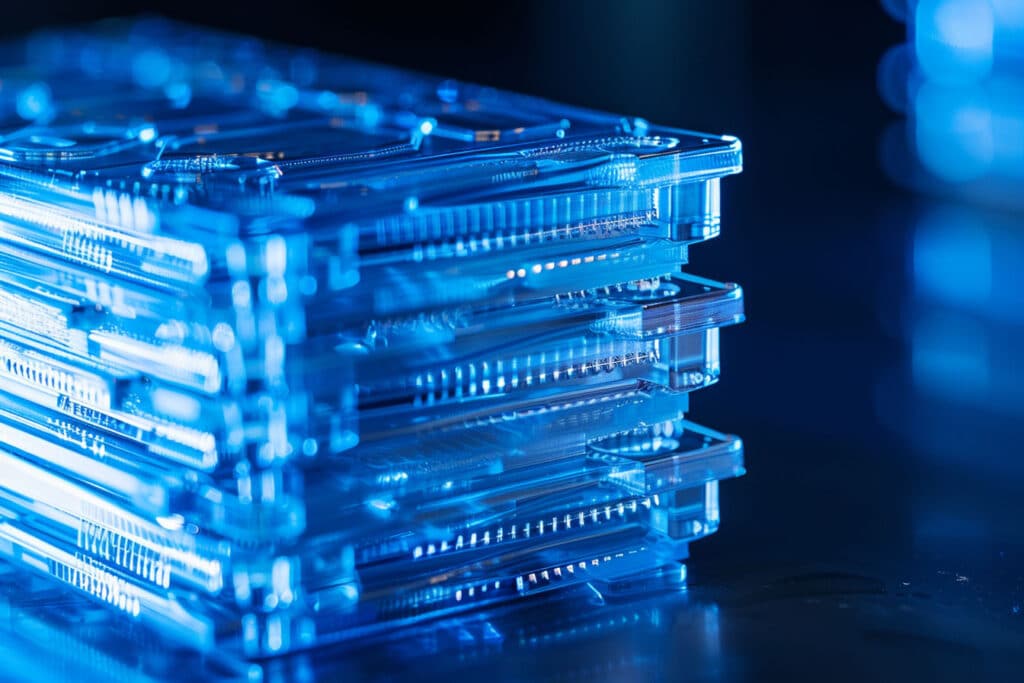

Per il trasporto ad alta densità (molte schede per valigia), si progettano vassoi termoformati su misura (handling trays). Il PETG additivato con polimeri dissipativi intrinseci (IDP) è il materiale di riferimento. A differenza dell’HDPE al carbonio, il PETG IDP è trasparente (permettendo l’ispezione visiva) e non rilascia micro-particelle nere (sloughing), risultando ideale per l’ingresso in camere bianche (cleanroom). Le “tasche” del vassoio sono disegnate in CAD per sostenere la scheda elettronica solo nei punti privi di componenti (i bordi fisici o i punti di fissaggio), evitando sollecitazioni sui chip saldati.
Inserti in Spugna Reticolata CNC (Closed-Cell Foam)

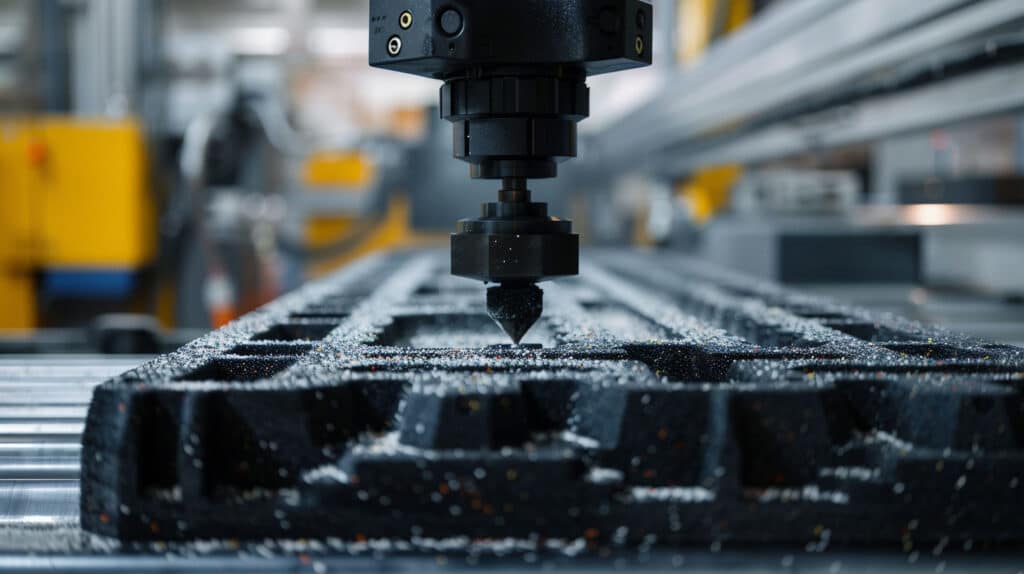

Per le schede di grandissime dimensioni o per kit completi (scheda madre, cavi, alimentatori), si utilizzano schiume in polietilene a cellula chiusa (come il Plastazote) certificate ESD. Queste schiume vengono fresate tridimensionalmente tramite macchine CNC a 3 e 5 assi. Il bloccaggio deve essere un “friction fit” perfetto: la scheda non deve avere alcun margine di movimento (rattling) all’interno del suo alloggiamento durante il trasporto, per evitare danni ai connettori o fatica meccanica sui punti di saldatura BGA (Ball Grid Array).
La produzione di valigie ESD su misura per trasporto schede elettroniche richiede una profonda integrazione tra ingegneria meccanica (shock absorption) e scienza dei materiali (controllo della resistività superficiale). Abbandonare gli imballaggi improvvisati a favore di soluzioni termoformate o fresate a CNC riduce drasticamente il tasso di resi per guasti latenti (RMA), proteggendo gli investimenti in ricerca e sviluppo e garantendo che la catena del valore dell’elettronica non si interrompa durante la logistica.
