Nella progettazione hardware, il Printed Circuit Board (PCB) rappresenta il cervello del sistema, ma l’hardware è vulnerabile. L’ingegneria delle custodie per apparecchiature elettroniche è la disciplina che trasforma un circuito fragile in un dispositivo commerciale o industriale robusto, capace di superare le certificazioni normative (CE, FCC, UL) e di operare in ambienti ostili. L’involucro esterno non si limita all’estetica: è la barriera primaria contro shock meccanici, accumulo termico, scariche elettrostatiche e interferenze in radiofrequenza.
Per la produzione di lotti di dimensioni medio-piccole (da poche centinaia a qualche migliaio di unità annue), tipiche degli strumenti di misurazione, dei dispositivi elettromedicali e degli apparati di telecomunicazione, la termoformatura avanzata—in particolare il Pressure Forming—ha soppiantato lo stampaggio a iniezione in virtù del drastico abbattimento dei costi di attrezzaggio (CAPEX) e della flessibilità progettuale.
Selezione Polimerica: La Sfida della Sicurezza Antincendio (UL94)
Il cuore di un dispositivo elettronico genera calore e comporta rischi intrinseci di cortocircuito. Le custodie per apparecchiature elettroniche devono pertanto rispettare severi standard di autoestinguenza.
La selezione del materiale termoplastico è guidata quasi interamente dai requisiti UL94. Per i dispositivi industriali o medicali “always-on” (sempre accesi), la certificazione UL94 V-0 è spesso un requisito legale obbligatorio. Questo significa che il polimero non deve propagare la fiamma e deve spegnersi autonomamente in meno di 10 secondi dall’innesco.
- Leghe PC/ABS V-0: Il “cavallo di battaglia” del settore. Il Policarbonato offre resistenza agli impatti e stabilità termica, mentre l’ABS facilita la formatura e abbatte i costi. Questa lega, opportunamente additivata con ritardanti di fiamma privi di alogeni (HFFR), garantisce robustezza strutturale e conformità antincendio.
- Kydex® e Polimeri Acrilico-PVC: Per l’elettronica destinata al settore medicale o aeronautico, questi materiali offrono, oltre all’autoestinguenza, una resistenza chimica estrema, permettendo la pulizia frequente del dispositivo con solventi aggressivi senza causare stress cracking (micro-fessurazioni).
Pressure Forming: Dettagli Estremi e Gestione Termica
La dissipazione del calore è l’incubo di ogni ingegnere elettronico. Le custodie termoformate devono integrare soluzioni per il flusso d’aria passivo o attivo. La termoformatura tradizionale sottovuoto (Vacuum Forming) fatica a creare dettagli netti. È qui che subentra il Pressure Forming (termoformatura in pressione).
Applicando aria compressa ad alta pressione (fino a 6 bar) sulla faccia esterna della lastra calda, il polimero viene forzato con violenza contro la matrice dello stampo in alluminio CNC. Questo processo permette di formare a rilievo feritoie di ventilazione (louvers) perfette e sottosquadri (undercuts). I sottosquadri sono fondamentali per integrare guide interne per lo scorrimento dei PCB o agganci a scatto (snap-fits), riducendo la necessità di minuteria metallica (viti e inserti) che allungherebbe i tempi di assemblaggio finale.
La Gabbia di Faraday: EMI/RFI Shielding
La plastica è intrinsecamente un isolante elettrico ed è completamente trasparente alle onde elettromagnetiche. Questo genera due problemi per le custodie per apparecchiature elettroniche: il dispositivo può emettere “rumore” che disturba altre apparecchiature (fallendo i test FCC/CE sulle emissioni), oppure può subire interferenze esterne (EMI/RFI) che ne corrompono il funzionamento.
Per risolvere questa criticità, le scocche termoformate richiedono un processo di post-produzione critico: lo shielding. Le pareti interne della custodia vengono rivestite con vernici conduttive—tipicamente formulate con micro-particelle di rame, nichel o argento—applicate tramite sistemi robotizzati a spruzzo. Questo strato microscopico trasforma la scocca in plastica in una vera e propria Gabbia di Faraday. L’ingegnerizzazione dello stampo deve prevedere specifici “pad” o punti di contatto in cui la vernice conduttiva si interfacci perfettamente con la massa (GND) del circuito stampato, chiudendo il loop protettivo.
Fresatura CNC e Grado di Protezione (IP Rating)
Le apparecchiature industriali o outdoor (come sensori IoT esterni o terminali rugged) richiedono un elevato grado di protezione contro l’ingresso di polveri e liquidi (codice IP, come IP65 o IP67).

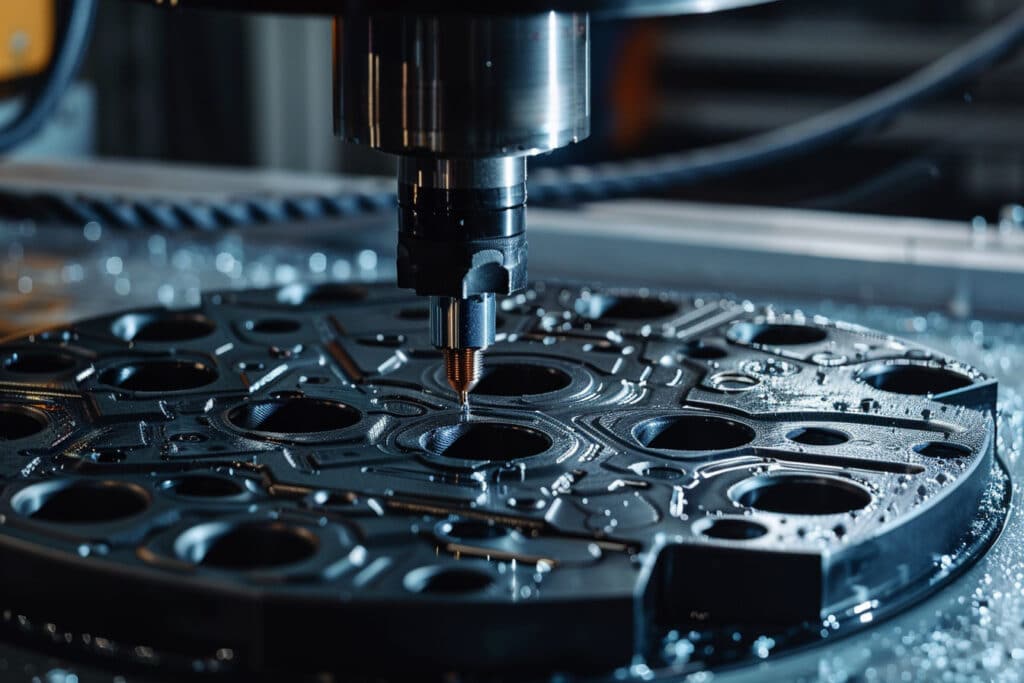

Raggiungere queste tenute ermetiche con componenti termoformati è una sfida meccanica. Dopo la formatura, la scocca grezza viene passata su centri di lavoro CNC a 5 assi. Questa fase di rifilatura (trimming) taglia gli alloggiamenti per display LCD, porte I/O e connettori industriali (M12) con precisione centesimale. Per garantire il grado IP, la fresa CNC scava una micro-gola (groove) lungo il perimetro di chiusura dei due semigusci della custodia (top e bottom). In questa gola verrà poi colata una guarnizione poliuretanica FIPG (Form-In-Place Gasket) o posizionato un O-ring in silicone. L’accoppiamento tra le due metà, serrato da inserti in ottone costampati o applicati a ultrasuoni, comprime la guarnizione garantendo la totale impermeabilità all’acqua e alla polvere.
Considerazioni Tecniche Finali
Sviluppare custodie per apparecchiature elettroniche tramite termoformatura significa navigare tra vincoli termici, chimici e normativi. Il Pressure Forming di tecnopolimeri avanzati garantisce finiture estetiche paragonabili allo stampaggio a iniezione (inclusa la texturizzazione a stampo), ma con una flessibilità progettuale ineguagliabile e costi di tooling radicalmente inferiori. È una soluzione ingegneristica che permette alle aziende hardware di innovare rapidamente, portando sul mercato dispositivi complessi, sicuri e normativamente ineccepibili.
