Nel ciclo produttivo della termoformatura industriale, la formatura della lastra plastica è solo la metà dell’equazione. Un componente appena estratto dallo stampo è un semilavorato inutilizzabile, circondato da materiale di scarto (lo sfrido) e privo di forature funzionali. La transizione da un guscio grezzo a un componente ingegneristico finito si gioca interamente sulla precisione del taglio robotizzato per geometrie complesse. In questa fase sottrattiva, tolleranze, cinematica e termodinamica del taglio si fondono per garantire che il pezzo si assembli perfettamente sul telaio finale.
L’abbandono delle operazioni manuali o delle frese CNC a 3 assi in favore di centri di lavoro a 5 assi e bracci robotici antropomorfi a 6 assi ha ridefinito i limiti di ciò che è progettabile, permettendo la gestione di sottosquadri estremi e profili tridimensionali profondi.
La Sfida Cinematica: Oltre i 3 Assi
I centri di lavoro tradizionali (X, Y, Z) sono limitati alla lavorazione di superfici piane o con curvature lievi. Quando si termoforma una scocca per un dispositivo medico, il cruscotto di un veicolo agricolo o un pannello aerospaziale, le pareti laterali tendono alla verticalità e presentano spigoli negativi (sottosquadri) necessari per gli agganci a scatto.
Per operare su queste superfici, l’utensile da taglio deve mantenere un orientamento costantemente perpendicolare (o ad un’angolazione specifica calcolata) rispetto alla superficie locale del pezzo. L’introduzione del quarto e quinto asse (rotazione e basculamento della testa operatrice o della tavola) permette all’elettromandrino di seguire il profilo 3D del componente. Nelle celle più avanzate, i bracci robotici antropomorfi a 6 assi offrono un “envelope” (volume di lavoro) sferico, raggiungendo aree interne e angoli ciechi che una macchina a portale tradizionale non potrebbe fisicamente approcciare a causa dell’ingombro del mandrino.
Dinamica di Taglio dei Polimeri: Gestione del Calore e del Truciolo
A differenza dei metalli, i polimeri termoplastici (come ABS, Policarbonato o HDPE) presentano una bassissima conduttività termica e un basso punto di fusione. La precisione del taglio robotizzato non dipende solo dalla rigidità meccanica del robot, ma dalla gestione dell’attrito.

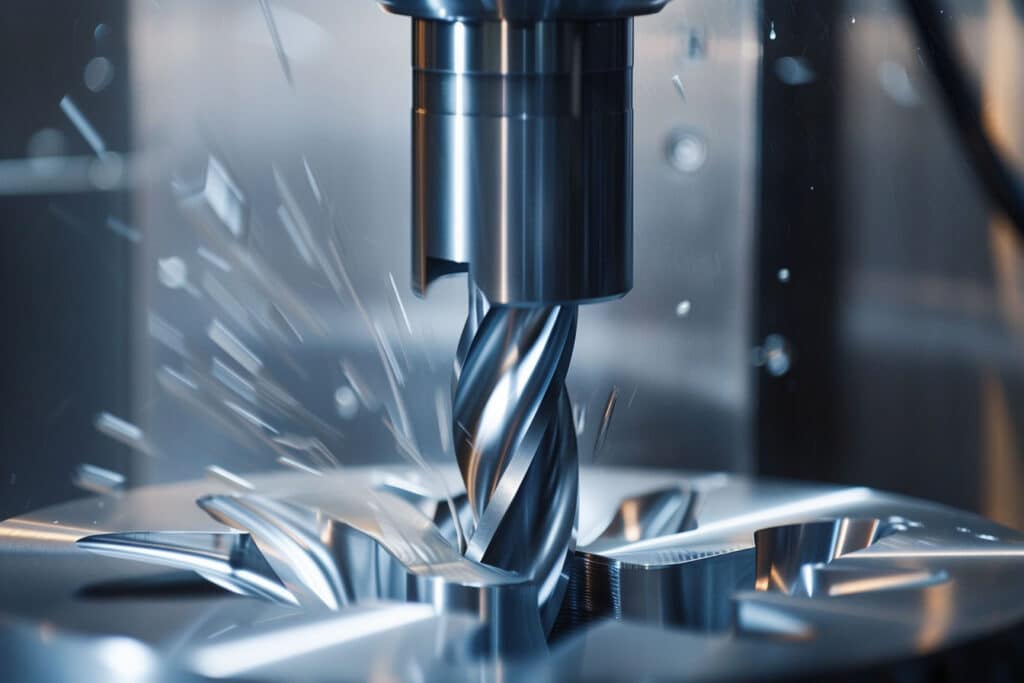

- Velocità di Taglio e Avanzamento (Feed & Speed): Se l’avanzamento del robot è troppo lento o i giri del mandrino (RPM) sono troppo alti, l’utensile genera calore per attrito senza riuscire a evacuarlo tramite il truciolo. Il polimero fonde, impastando la fresa e lasciando un bordo sbavato, rugoso o bruciato. Un taglio di precisione richiede frese monotagliente in metallo duro (carburo solido) lucidate, operanti ad alti regimi (18.000 – 24.000 RPM) con velocità di avanzamento (feed rate) estremamente rapide per garantire che il calore venga espulso istantaneamente con il truciolo.
- Controllo del Tool Center Point (TCP): Nelle geometrie complesse, il robot deve interpolare simultaneamente fino a 6 giunti per tracciare una curva. Qualsiasi minima imprecisione nella calibrazione del TCP (il punto esatto in cui l’utensile tocca il pezzo) si traduce in una deviazione dal percorso nominale (path deviation), causando tagli fuori tolleranza. I sistemi moderni utilizzano calibrazioni laser automatizzate a bordo macchina per correggere dinamicamente l’usura dell’utensile e la dilatazione termica del mandrino.
Sistemi di Bloccaggio: Le Dime di Taglio (Fixturing)
Il paradosso della robotica è che un braccio da centomila euro, capace di una ripetibilità di 0,05 mm, è totalmente inutile se il pezzo vibra. La plastica termoformata, una volta staccata dallo stampo, è un elemento flessibile.

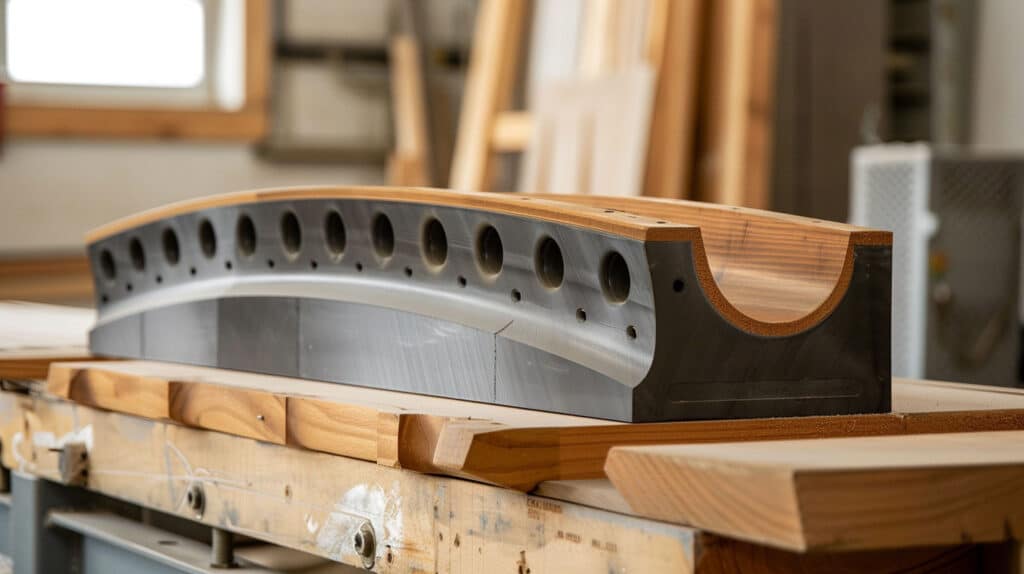

Per garantire la precisione del taglio robotizzato per geometrie complesse, il componente deve essere immobilizzato su una “dima di taglio” (nesting fixture) dedicata. Queste dime sono solitamente copiate in negativo dal modello CAD originale e realizzate in resina o legno MDF. Sono dotate di una complessa rete di canali del vuoto. Quando il pezzo grezzo viene adagiato sulla dima, il vuoto lo risucchia, conformandolo perfettamente alla sua geometria nominale e impedendo qualsiasi risonanza (chatter) indotta dall’azione della fresa.
Programmazione Offline (OLP) e Gemello Digitale (Digital Twin)
La metodologia di programmazione ha subito un’evoluzione radicale. L’approccio “teach pendant”, in cui un operatore muove manualmente il robot punto per punto per registrare il percorso di taglio sul pezzo fisico, è obsoleto per le geometrie complesse. È lento, inaccurato sulle interpolazioni curve e richiede il fermo macchina.
L’ingegneria moderna si affida alla programmazione offline (OLP). L’intero percorso utensile viene generato al computer utilizzando software CAM direttamente sul modello CAD 3D del pezzo. Il software crea un “Gemello Digitale” (Digital Twin) dell’intera cella robotizzata, incluse le dime, i cavi e gli ostacoli strutturali. Questo permette all’ingegnere di simulare il taglio in un ambiente virtuale, identificando e prevenendo collisioni, ottimizzando le traiettorie d’aria (i movimenti in cui il robot non taglia) e risolvendo le “singolarità cinematiche” (punti in cui i giunti del robot si allineano in modo anomalo, causando scatti imprevedibili).
Considerazioni Operative
L’implementazione della rifilatura robotizzata avanzata è il sigillo di garanzia sulla qualità del componente plastico. Affidare la gestione delle tolleranze, delle fresature complesse e dei sottosquadri a sistemi cinematici a 5 e 6 assi guidati da logiche CAM permette all’industria della termoformatura di interfacciarsi con i severi standard di assemblaggio del settore automotive, aerospaziale e medicale, trasformando un guscio grezzo in un prodotto ingegneristico ad alta affidabilità.
