Nel settore biomedico, l’involucro esterno di un macchinario non assolve a una semplice funzione estetica. La produzione di scocche per dispositivi medicali è una disciplina ingegneristica rigorosa, dove il componente plastico agisce come barriera protettiva vitale tra l’elettronica sensibile ad alta tensione e l’ambiente clinico, garantendo al contempo la sicurezza del paziente e dell’operatore sanitario.

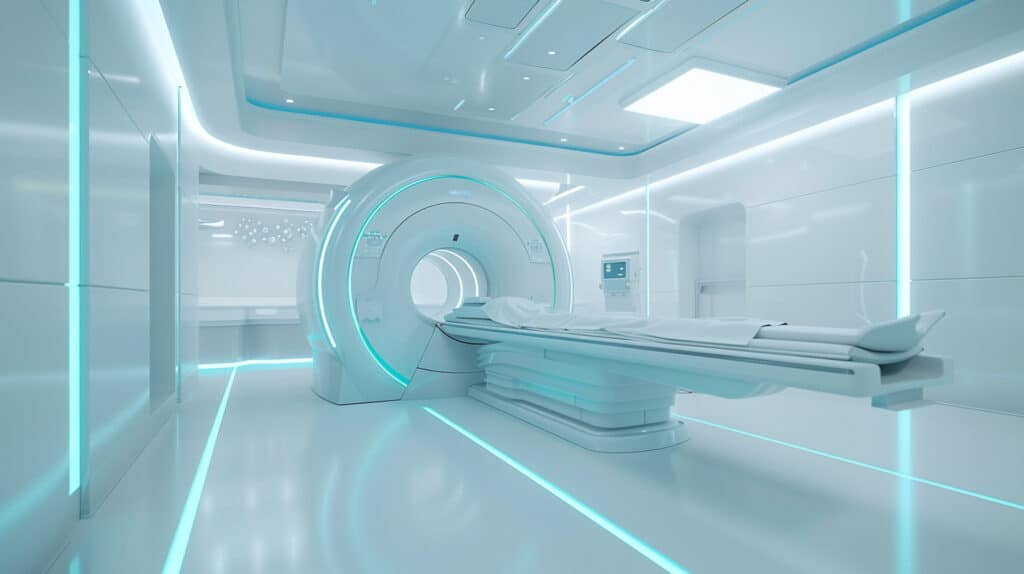

Per decenni, i macchinari ospedalieri (come sistemi di risonanza magnetica, carrelli chirurgici, analizzatori ematici e ventilatori polmonari) hanno fatto affidamento sulla lamiera d’acciaio o sullo stampaggio a iniezione. Oggi, le sfide legate ai volumi produttivi, alle frequenti iterazioni di design e ai severi protocolli di sterilizzazione hanno incoronato la termoformatura avanzata (nello specifico il Pressure Forming) come tecnologia d’elezione per questo settore.
La Sfida dei Materiali: Resistenza Chimica e Grado Medicale
Le scocche medicali operano in uno degli ambienti chimicamente più aggressivi: la corsia d’ospedale. I protocolli di controllo delle infezioni impongono pulizie multiple giornaliere con disinfettanti caustici (candeggina, perossido di idrogeno, composti di ammonio quaternario e alcol isopropilico). I polimeri standard andrebbero incontro a un rapido degrado (Environmental Stress Cracking), opacizzandosi, infragilendosi e infine cedendo strutturalmente.
Per la produzione scocche dispositivi medicali, si impiegano lastre termoplastiche ingegnerizzate specificamente per il settore (spesso certificate UL94 V-0 per la resistenza al fuoco, dato l’alto rischio legato all’ossigeno e all’elettronica):
- Lega Acrilico-PVC (es. Kydex® o Boltaron®): Offre una resistenza chimica estrema. Resiste ai detergenti ospedalieri più aggressivi senza scolorire. Inoltre, può essere coestrusa con agenti antimicrobici agli ioni d’argento integrati nella matrice polimerica, inibendo attivamente la proliferazione batterica sulla superficie della scocca.
- PC/ABS (Policarbonato/ABS): Una lega che unisce l’incredibile resistenza all’urto e le proprietà ignifughe del policarbonato con la fluidità termica dell’ABS. È ideale per dispositivi portatili o carrelli soggetti a urti accidentali lungo i corridoi dell’ospedale.
- PETG (Polietilene Tereftalato Glicole): Utilizzato quando è richiesta trasparenza (ad esempio per incubatrici neonatali o finestre di ispezione), grazie alla sua facilità di sterilizzazione e all’assenza di BPA.
Pressure Forming: La Qualità dell’Iniezione a una Frazione del CAPEX
Il mercato dei dispositivi medici è caratterizzato da volumi di produzione medi o bassi (da 100 a 3.000 unità annue). Sviluppare uno stampo in acciaio per l’iniezione per tirature così limitate porterebbe a un costo unitario di ammortamento proibitivo. Inoltre, i dispositivi medici subiscono continui aggiornamenti normativi (iterazioni FDA o CE) che richiedono modifiche al design.
La soluzione tecnologica è il Pressure Forming (termoformatura in pressione). A differenza della normale termoformatura sottovuoto (che utilizza solo la pressione atmosferica negativa, 1 bar), il pressure forming insuffla aria compressa ad alta pressione (fino a 5-6 bar) sulla faccia esterna della lastra riscaldata, forzandola contro lo stampo femmina.
Questo processo garantisce:
- Dettagli Estremi: La plastica cattura le minime texture dello stampo, permettendo di stampare a rilievo loghi aziendali, avvertenze mediche permanenti (che non si cancelleranno con i solventi) e feritoie di ventilazione (louvers) nette e precise.
- Sottosquadri (Undercuts): Tramite stampi con parti mobili (tasselli pneumatici), è possibile creare agganci a scatto integrati, eliminando la necessità di viti o rivetti esterni, riducendo così i punti in cui sporco e batteri possono annidarsi (design “seamless”).
- Cost saving sull’attrezzaggio: Gli stampi in alluminio fuso e termoregolato per il pressure forming costano mediamente l’80% in meno rispetto a quelli per iniezione e si realizzano in settimane, non mesi.
L’elettronica medicale è estremamente sensibile alle interferenze elettromagnetiche (EMI) e a radiofrequenza (RFI). Poiché i polimeri plastici sono intrinsecamente trasparenti alle onde elettromagnetiche, una scocca in pura plastica non fornirebbe alcuna schermatura a un elettrocardiografo o a un monitor multiparametrico.
Ingegnerizzazione Strutturale: Shielding EMI/RFI e Assemblaggio

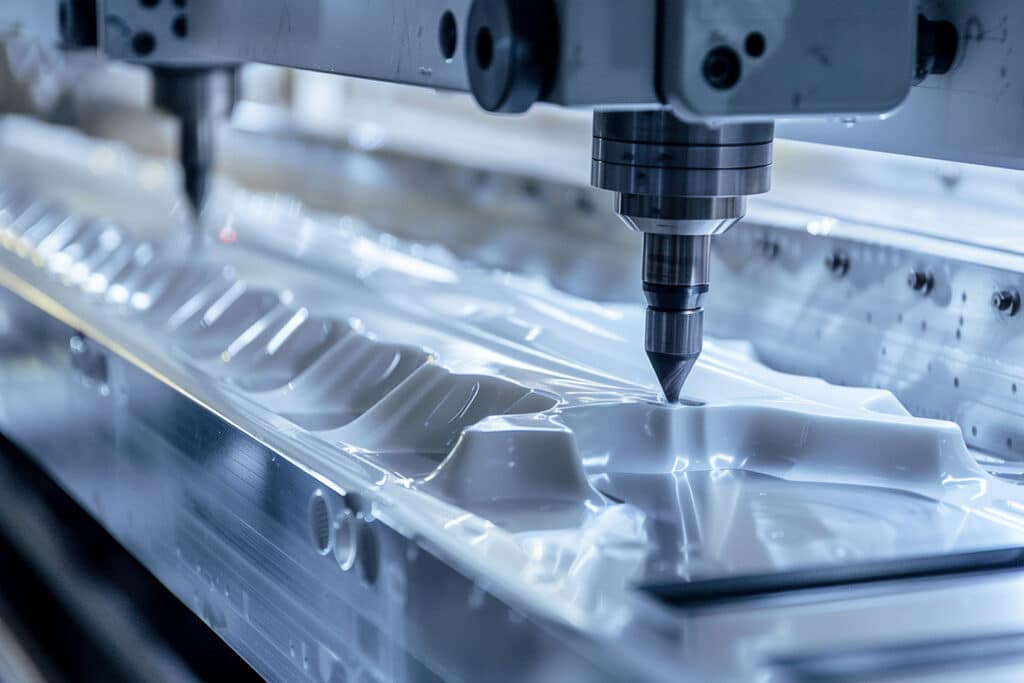

Nella fase di post-processing della produzione scocche dispositivi medicali, l’interno dei componenti termoformati viene trattato con vernici conduttive (solitamente a base di rame, nichel o argento) applicate a spruzzo in cabine robotizzate. Questo rivestimento interno crea una Gabbia di Faraday perfetta. Per garantire la continuità elettrica di massa, la fresatura CNC a 5 assi inserisce inserti filettati in ottone ad espansione termica o a ultrasuoni direttamente nella plastica, garantendo che i circuiti interni possano essere messi a terra saldamente sul telaio della scocca.
Sviluppare scocche per il settore biomedico non ammette margini d’errore. Scegliere la termoformatura avanzata e i polimeri alto-resistenziali significa fornire ai produttori OEM la flessibilità per innovare rapidamente, abbattendo il Time-to-Market, e fornendo agli ospedali attrezzature dal design ergonomico, facilmente igienizzabili e strutturalmente impeccabili nel tempo.
