Nell’industria microelettronica, la catena del valore opera su scale nanometriche. Un singolo wafer di silicio o un lotto di microprocessori può rappresentare un investimento di centinaia di migliaia di euro. Durante la transizione dalle fonderie (fab) agli impianti di assemblaggio e collaudo (OSAT), questi componenti sono esposti a minacce invisibili ma devastanti. La progettazione di valigie per il trasporto di semiconduttori / ESD (Electrostatic Discharge) tramite termoformatura avanzata non è una questione di semplice stoccaggio, ma una branca critica dell’ingegneria della protezione logistica.
Il confezionamento di componenti elettronici sensibili deve neutralizzare tre nemici principali: l’accumulo di cariche elettrostatiche, la contaminazione da particolato (incompatibilità con le camere bianche) e gli shock meccanici.
Il Nemico Invisibile: La Scarica Elettrostatica (ESD)
I polimeri termoplastici standard (come l’ABS, il PVC o il Policarbonato non trattato) sono eccellenti isolanti. Questa proprietà, solitamente un vantaggio, diventa letale nel settore dei semiconduttori. Durante il trasporto, le vibrazioni e l’attrito (effetto triboelettrico) causano l’accumulo di cariche statiche sulla superficie della plastica. Quando un chip entra in contatto con o si avvicina a questa superficie caricata, subisce un evento ESD: una microscopica ma violenta scarica di corrente che fonde i circuiti interni, causando un guasto catastrofico o, peggio, un “guasto latente” che si manifesterà solo dopo l’installazione del dispositivo finale.
Per prevenire questo fenomeno, le valigie e i vassoi interni (handling trays) devono essere realizzati con materiali modificati chimicamente per gestire l’elettricità statica.
Classificazione dei Polimeri per la Protezione ESD
La selezione del materiale per le valigie trasporto semiconduttori / ESD si basa sulla resistenza superficiale, misurata in ohm per quadrato (Ohm/sq). I materiali termoformabili si dividono in tre categorie tecniche:
1. Polimeri Antistatici (10^10 – 10^12 Ohm/sq)
Questi materiali impediscono la generazione iniziale di cariche triboelettriche, spesso grazie a trattamenti superficiali (coating) o additivi che migrano in superficie attirando l’umidità ambientale. Sono adatti solo per componenti poco sensibili o per imballaggi secondari esterni, poiché la loro efficacia decade nel tempo e in ambienti a bassa umidità.
2. Polimeri Statico-Dissipativi (10^6 – 10^9 Ohm/sq)
Rappresentano il “gold standard” per il contatto diretto con i wafer o i semiconduttori finiti. Questi materiali permettono alle cariche elettriche di fluire lentamente e in modo controllato verso la terra, evitando la scintilla violenta. Per le applicazioni più critiche, si utilizzano polimeri IDP (Inherently Dissipative Polymers), come leghe speciali di PETG o Policarbonato. Gli IDP mantengono le proprietà dissipative permanentemente, indipendentemente dall’umidità, e non perdono efficacia dopo il lavaggio.
3. Polimeri Conduttivi (10^3 – 10^5 Ohm/sq)
Spesso realizzati caricando HIPS (Polistirene Antiurto) o HDPE con alte percentuali di nero fumo (Carbon Black) o nanotubi di carbonio. Offrono una dispersione rapidissima della carica. Sono ideali per le carterature esterne delle valigie o per vassoi destinati a componenti robusti, ma l’uso del carbonio introduce sfide specifiche per la purezza degli ambienti.
Sfide di Termoformatura: Cleanroom e Outgassing
Progettare per l’industria dei semiconduttori significa confrontarsi con i severi requisiti delle camere bianche (Cleanroom ISO 4 o ISO 5). Questo impone vincoli drastici sui materiali termoformati:
- Sloughing (Spolveramento): I materiali caricati a carbon black (conduttivi) tendono a rilasciare micro-particelle di carbonio quando sfregano tra loro o contro i componenti. Questo particolato contamina i wafer. Per le valigie da camera bianca, l’industria preferisce materiali IDP trasparenti o traslucidi che non generano particolato e permettono l’ispezione visiva senza aprire l’involucro (es. PETG-ESD).
- Outgassing (Degassamento): Alcuni polimeri o plastificanti rilasciano composti organici volatili (VOC) nel tempo. In un contenitore sigillato, questi gas si condensano sulle superfici dei chip, alterando i processi di saldatura o fotolitografia. I materiali per termoformatura devono essere certificati a bassissimo outgassing.
Design Strutturale: Twin-Sheet e Precisione Nanometrica
Oltre all’ingegneria chimica, il design meccanico è fondamentale. Una tipica soluzione di trasporto per semiconduttori si compone di due elementi termoformati sinergici:

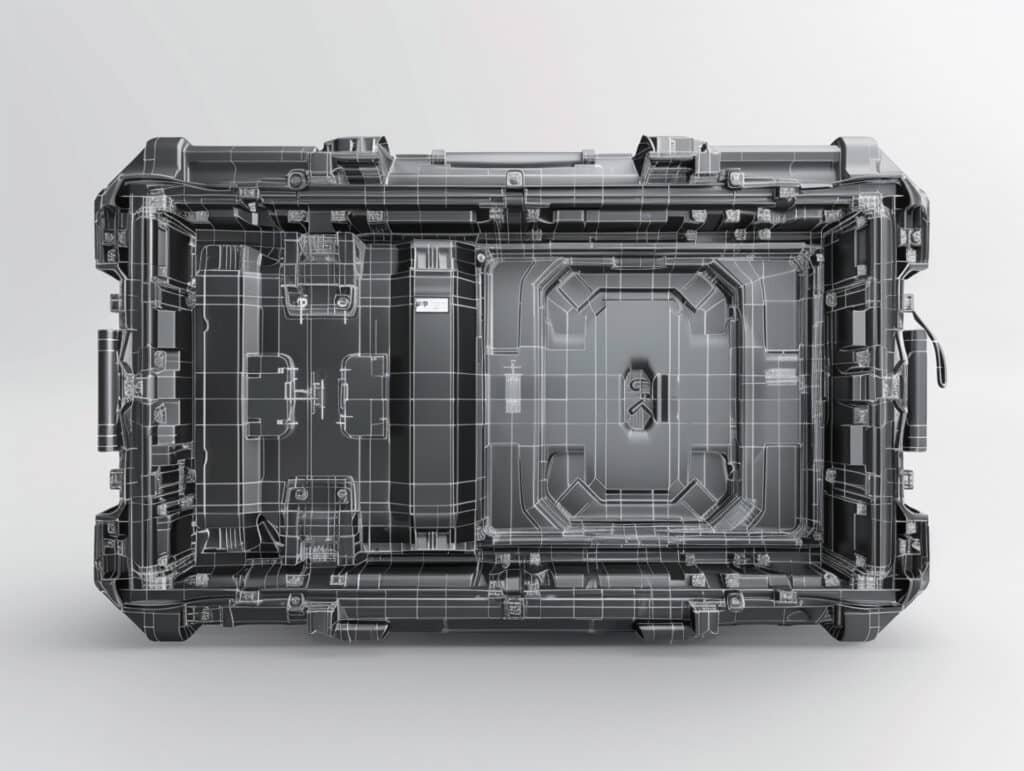

Il Guscio Esterno (La Valigia): Spesso realizzata tramite termoformatura Twin-Sheet (a doppia lastra) utilizzando HDPE o ABS conduttivo. Questo processo crea un’intercapedine d’aria tra le lastre, garantendo una straordinaria rigidità torsionale e un eccellente assorbimento degli urti. Il design prevede nervature di rinforzo, chiusure ermetiche (spesso con guarnizioni integrate per proteggere dall’umidità e ossigeno) e geometrie progettate per l’impilamento sicuro (stacking) sui pallet.

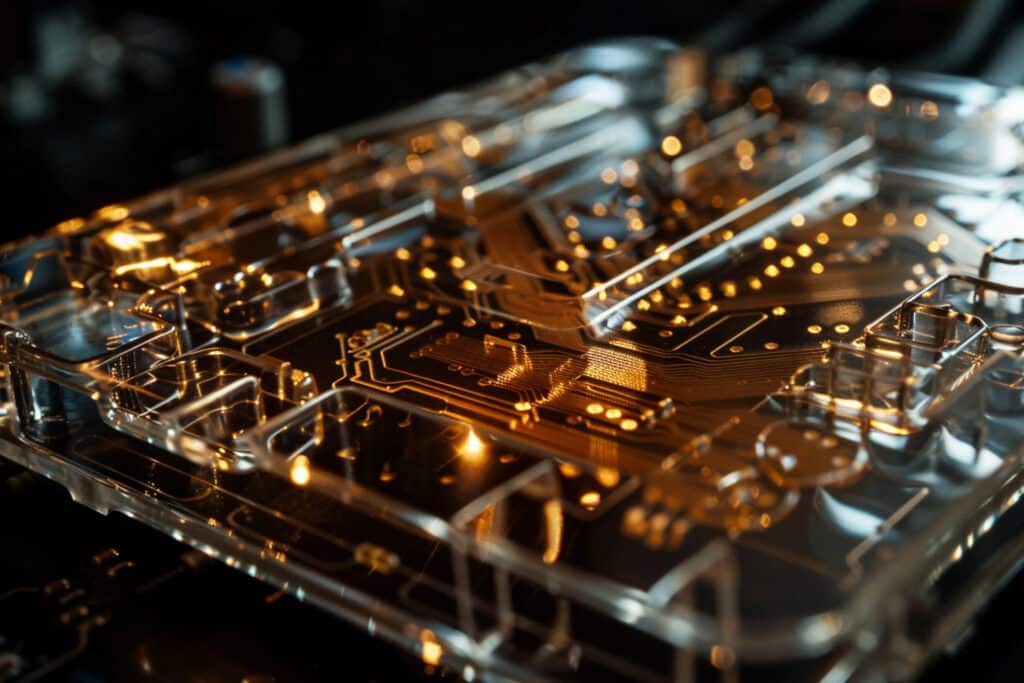

I Vassoi Interni (Handling Trays): Realizzati tramite formatura sottovuoto di precisione con lastre sottili di materiale dissipativo (IDP). Le cavità (pockets) sono disegnate in CAD con tolleranze di frazioni di millimetro per alloggiare perfettamente il componente. Il design include angoli di sformo specifici e smussi per evitare che i pin dei microprocessori si pieghino durante l’inserimento o l’estrazione da parte di bracci robotici automatizzati (Pick & Place).
Considerazioni Tecniche
Le valigie trasporto semiconduttori / ESD e i vassoi ad esse associati non sono semplici imballaggi, ma dispositivi di sicurezza logistica ad alta ingegneria. L’industria della termoformatura risponde alle esigenze della microelettronica padroneggiando la lavorazione di polimeri intrinsecamente dissipativi (IDP), garantendo precisione millimetrica degli stampi e assicurando il rispetto assoluto degli standard di contaminazione. Proteggere un chip durante il transito significa salvaguardare l’affidabilità delle tecnologie che guidano il mondo moderno.
